Carl Zeiss Meditec, Германия

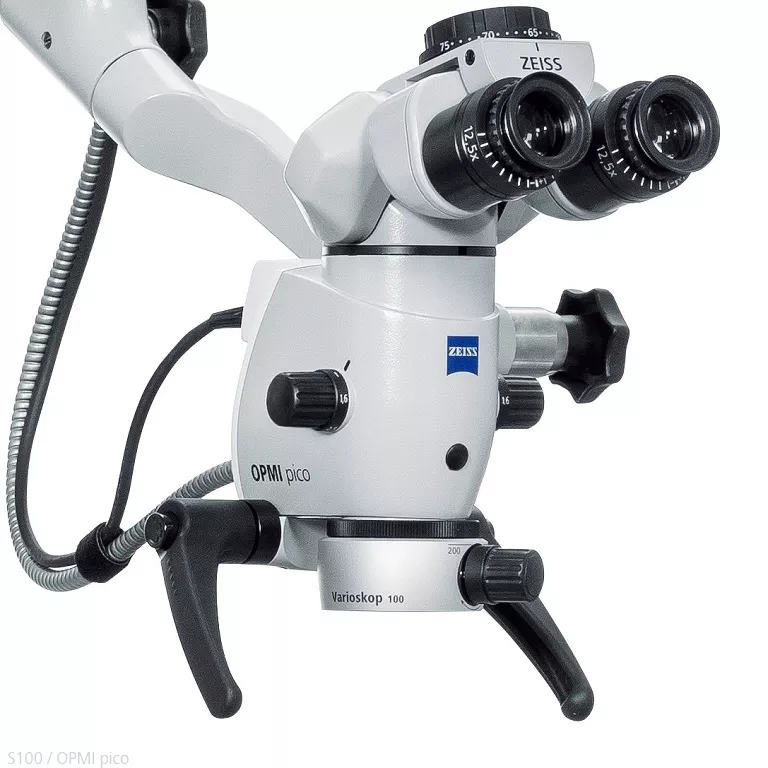

Carl Zeiss OPMI pico — компактный хирургический микроскоп, разработанный подразделением Carl Zeiss Meditec (Йена, Германия). Компания Carl Zeiss, основанная в 1846 году, является одним из мировых лидеров в области прецизионной оптики. Научный фундамент предприятия заложили Эрнст Аббе и Отто Шотт, создавшие теоретическую базу для расчёта оптических систем, которая до сих пор определяет стандарты качества в микроскопии. OPMI pico принадлежит к линейке операционных микроскопов OPMI (Operationsmikroskop), развиваемой Zeiss с 1953 года и ставшей отраслевым эталоном в хирургической оптике.
OPMI pico позиционируется как универсальный хирургический микроскоп начального и среднего уровня, предназначенный для стоматологии, оториноларингологии, гинекологии и малой хирургии. Его ключевое конструктивное преимущество — полноценная апохроматическая оптика Zeiss при компактных габаритах и относительно невысокой стоимости по сравнению со старшими моделями линейки. Пятиступенчатый магнификатор с коэффициентами 0,4x, 0,6x, 1,0x, 1,6x и 2,5x обеспечивает диапазон увеличения от 3,4x до 21,3x (при окуляре 12,5x и объективе f=250 мм), что полностью перекрывает потребности кольпоскопического исследования.
Оптическая система микроскопа построена на апохроматических линзах, корректирующих хроматическую аберрацию по трём длинам волн. Это обеспечивает высокую чёткость и точную цветопередачу во всём поле зрения — от 65 мм на минимальном увеличении до 10 мм на максимальном. Широкопольные окуляры 10x/21B (стандарт) или 12,5x позволяют подобрать оптимальное соотношение увеличения и поля зрения. Бинокулярный тубус доступен в двух вариантах: фиксированный с наклоном 45 градусов (f=170 мм) и наклоняемый от 0 до 180 градусов (f=170 или f=200 мм).
Выбор объективов охватывает фокусные расстояния от f=200 мм до f=400 мм с шагом 50 мм. Для кольпоскопии наиболее востребованы объективы f=250 мм и f=300 мм. Особое решение — Varioskop 100: объектив с плавной регулировкой фокусного расстояния в диапазоне 200–300 мм, позволяющий менять рабочее расстояние без замены оптического элемента. Все объективы оснащены механизмом тонкой фокусировки. Встроенный зелёный фильтр повышает контраст между кровенаполненной и обескровленной тканью.
Система освещения OPMI pico доступна в трёх вариантах: галогенное (12V/100W) — базовая комплектация, ксеноновое (12V/180W, цветовая температура 6 000 K) — для максимальной яркости и естественной цветопередачи, и светодиодное (LED) — современная энергоэффективная опция с ресурсом, значительно превышающим галогенную лампу. Освещение коаксиально совмещено с оптическим трактом, что обеспечивает равномерное бестеневое освещение рабочего поля. Для аппаратов с галогенным освещением доступны комплекты ретрофита на LED.
Микроскоп устанавливается на подвесную систему S100, доступную в четырёх конфигурациях: напольная стойка (масса системы около 90 кг), настенное крепление (около 43 кг), потолочное крепление (около 55 кг, круговой обзор 360°) и система Centro (около 30 кг). Для кольпоскопии обычно используется напольная стойка, обеспечивающая мобильность аппарата между кабинетами. Интерфейс MORA (Motorized Repositioning Arm) позволяет оператору сохранять вертикальное положение при наблюдении.
Цифровая документация реализуется через светоделительный блок (beam splitter) с C-mount адаптером. Современные конфигурации поддерживают подключение 4K-видеокамеры с возможностью записи и потоковой трансляции на мониторе совместного наблюдения.
Главное преимущество Carl Zeiss OPMI pico для кольпоскопической практики — полноценная апохроматическая оптика Zeiss, обеспечивающая уровень визуализации, недоступный большинству специализированных кольпоскопов сопоставимого ценового диапазона. Коррекция хроматической аберрации по трём длинам волн даёт чистую, неискажённую картинку с точной цветопередачей, что критически важно при оценке ацетобелого эпителия и сосудистых паттернов. Пятиступенчатый магнификатор с диапазоном от 3,4x до 21,3x полностью покрывает все этапы кольпоскопического осмотра.
OPMI pico — это прежде всего хирургический микроскоп, что определяет его сильные и слабые стороны в кольпоскопии. Преимущество универсальности: один аппарат может использоваться не только для кольпоскопии, но и для малых гинекологических операций (конизация, лазерная вапоризация), а при необходимости — для ЛОР-процедур или стоматологических манипуляций. Это делает OPMI pico экономически оправданным решением для многопрофильных клиник. Однако по сравнению со специализированными кольпоскопами он лишён некоторых специфических функций, таких как встроенный цифровой модуль с атласом кольпоскопических картин.
Вопрос освещения заслуживает отдельного внимания. Ксеноновый источник (6 000 K) обеспечивает яркий свет, приближённый к дневному, и отлично подходит для кольпоскопии. Однако ксеноновые лампы требуют периодической замены и потребляют больше энергии. Светодиодное освещение, доступное в новых конфигурациях или в виде ретрофита, практически не требует обслуживания, выделяет минимум тепла и обеспечивает стабильную цветовую температуру. При покупке подержанного аппарата с галогенным освещением рекомендуется сразу запланировать модернизацию на LED.
Стоимость OPMI pico существенно выше, чем у большинства специализированных кольпоскопов. Новый аппарат в полной комплектации (напольная стойка S100, LED-освещение, MORA-интерфейс, Varioskop 100, 4K-видеосистема) сопоставим по цене с топовыми моделями кольпоскопов. Однако рынок подержанных хирургических микроскопов Zeiss достаточно развит, и б/у OPMI pico в хорошем состоянии можно приобрести за существенно меньшую сумму. Надёжность конструкции Zeiss и доступность запасных частей обеспечивают длительный срок эксплуатации даже для аппаратов с пробегом.
OPMI pico оптимально подходит для многопрофильных клиник, где один аппарат используется для нескольких специальностей; гинекологов, совмещающих диагностическую кольпоскопию с оперативными вмешательствами на шейке матки; учебных центров, где высокое качество оптики и возможность видеодокументации важны для обучения. Для кабинетов, занимающихся исключительно скрининговой кольпоскопией без оперативных манипуляций, специализированный кольпоскоп с цифровой системой может оказаться более практичным и экономичным выбором.
